Produktdetails:
Zahlung und Versand AGB:
|
Bolzen-Material: | Kohlenstoffstahl/Edelstahl | Stamm-Faden-Position: | Äußeres Schrauben-Stamm-Kugel-Ventil |
---|---|---|---|
Farbe: | Blau (gemäß des Kunden) | Standard: | LÄRM, ANSI, JIS |
Gehäusematerial: | WCB/CF8/CF8M | Anwendung: | Nadel-Art Kugel-Ventil, Kolben-Art Kugel-Ventil, schmiedete Stahlkugel-Ventil, brüllt Kugel-Ventil |
Markieren: | ss globe valve,threaded globe valve |

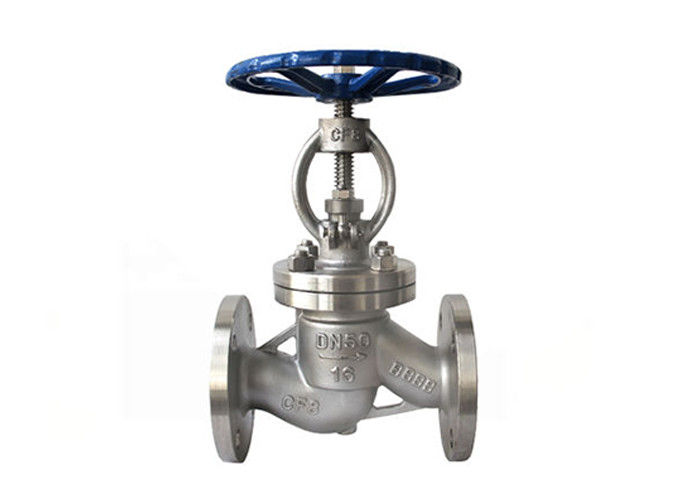

Form-Stahl/Edelstahl/schmiedeten Stahl-LÄRM flanschten Kugel-Ventil Pn16--Pn40
Haupteigentum und Spezifikation | |||||
Normaldruck | Shell prüfen | Dichtungsringtest | |||
Lbs | Mpa | Mpa | |||
1,6 | 2,4 | 1,8 | |||
2,5 | 3,8 | 2,8 | |||
4,0 | 6,0 | 4,4 | |||
6,4 | 9,6 | 7,0 | |||
10,0 | 15,0 | 11,0 | |||
16,0 | 24,0 | 18,0 |
Hauptleitung External und Verbindungsmaß | ||||||||||
DN | L | D | D1 | D2 | b | f | Z-d | H | Tun Sie | GEWICHT (Kilogramm) |
PN16 | ||||||||||
10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 | 198 | 120 | 4,7 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 218 | 120 | 5,2 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 258 | 140 | 7,1 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 275 | 160 | 7,4 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | 180 | 8,5 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 330 | 200 | 12,5 |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-18 | 350 | 240 | 20 |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 400 | 280 | 25 |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 355 | 280 | 35 |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100 |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 768 | 450 | 446 |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 |
